Nach Bestimmung aller Planungstechniken und der groben Dimensionierung der Abmessungen soll das Layout des RaMi weiter eingegrenzt und detailiert werden. Wilhelm stellte mir hierzu das Modell einer 5,5 m langen Rumpfschale als FREE!ship Datei zur Verfügung. Ich baute mit diesen Daten dann ein Pappmodell.

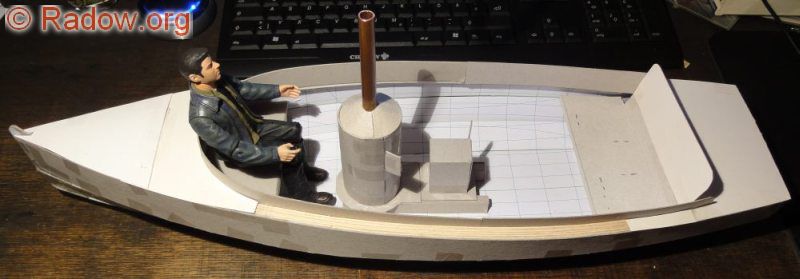

Hier ein Zwischenstand vom 10.November 2011 mit folgenden wesentlichen Inhalten:
- geschlossenes Deck über Bug und Heck
- schmales Seitendeck (60 - 100 mm)
- hoher Süll (ca. 100 - 150 mm über dem Deck)
- Maschine hinter dem Kessel und dicht an der Sitzbank
- Hecksitzbank
- Sitzbank im Bug
Nach dieser Studie vielen mir ein paar Dinge auf, die ich gerne ändern wollte:
- Das Feuerloch ist 1,5 m von der Hecksitzbank entfernt, wer hat einen so langen Arm?
- Auch das Umsteuern der Maschine wird von der Rücksitzbank aus recht schwierig werden!
- Warum sollte mir der Bug-Passagier ständig in's Gesicht schauen wollen - vorne ist viel mehr los...
- Wie soll man so in den Bugraum kommen?
- Wie kann man die Schale auf der großen offenen Strecke um Kessel und Maschine aussteifen?

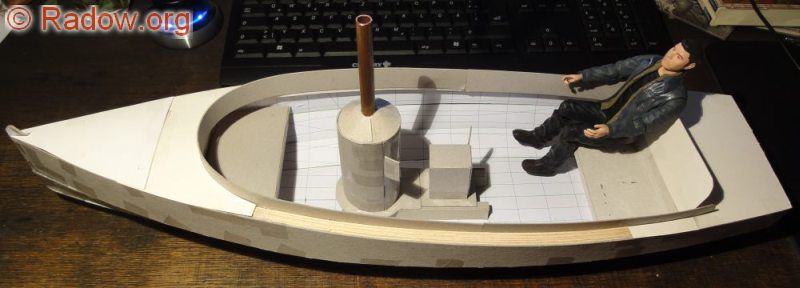

Eine Alternative wäre ein längeres Vordeck - quasi als Sportcabriolet

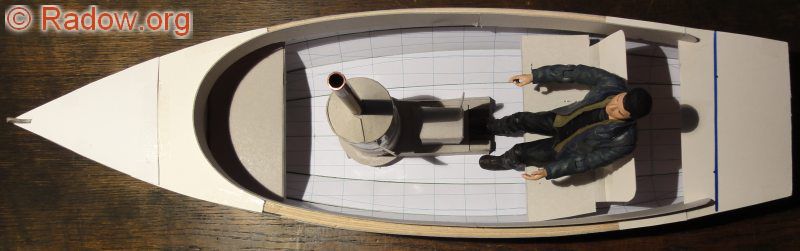

Dann rücken die Gewichte von Mensch und Maschine aber recht weit nach hinten:

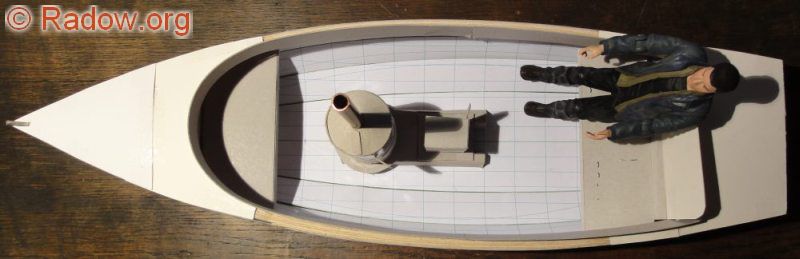

Durch Verlängerung des Achterdeck könnte das Boot besser in den Trimm gebracht werden.

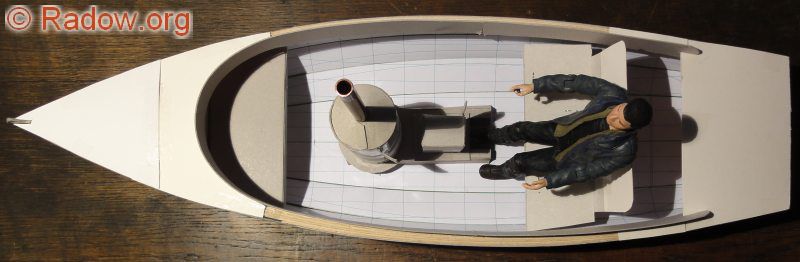

Irgendwie zerstört das aber auch die Proportionen (habe hier nur die Sitzbank nach vorne geschoben, das Achterddeck aber nicht verlängert):
Warum also so viel Platz in Bug oder Heck anbauen, den man dann doch nicht nutzen kann/will? Schlussfolgerung: unnötigen Platz weglassen!, also das Boot einfach 0,5 m kürzer bauen. Ja, Boote sind in der Regel immer 0,5 bis 1 m zu kurz - aber wie von mir schon oft geschrieben: dies soll ein einfach zu lagerndes und zu transportierendes Boot werden - da sind minus 500 mm also immer willkommen!
Dieses Bild ging dann auch am 10.11.2010 um 2:18 Uhr nachts an Wilhelm mit der Bitte um Kürzung des Bootsrumpfes.
Pflichtenheft - Teil 7
Bootslänge
Minimal für Einsatzzweck - also hier kleiner 5 Meter
